BIM model školske zgrade
Troetažna školska zgrada razvijena u Revitu, s tehničkom dokumentacijom i Twinmotion vizualizacijom.
Natkriveni ulaz stvara prepoznatljivu točku dolaska i povezuje vanjski prostor s unutarnjim komunikacijama.
Opeka daje zgradi toplinu, a pravilni raster otvora komunicira modularnu organizaciju školskih prostora.
Pješački pristup, nisko zelenilo i diskretna rasvjeta oblikuju siguran i ugodan prostor ispred škole.
Jedan model, dva načina komunikacije
Koncept troetažne školske zgrade organiziran je oko prostranog unutarnjeg dvorišta. Revit model jedinstvena je osnova za tlocrte, presjeke, pročelja i detalje, dok Twinmotion dodaje materijale, svjetlo, vegetaciju i kontekst.
Samostalna izrada BIM modela i tehničkih nacrta u Revitu te dorada i vizualizacija u Twinmotionu.

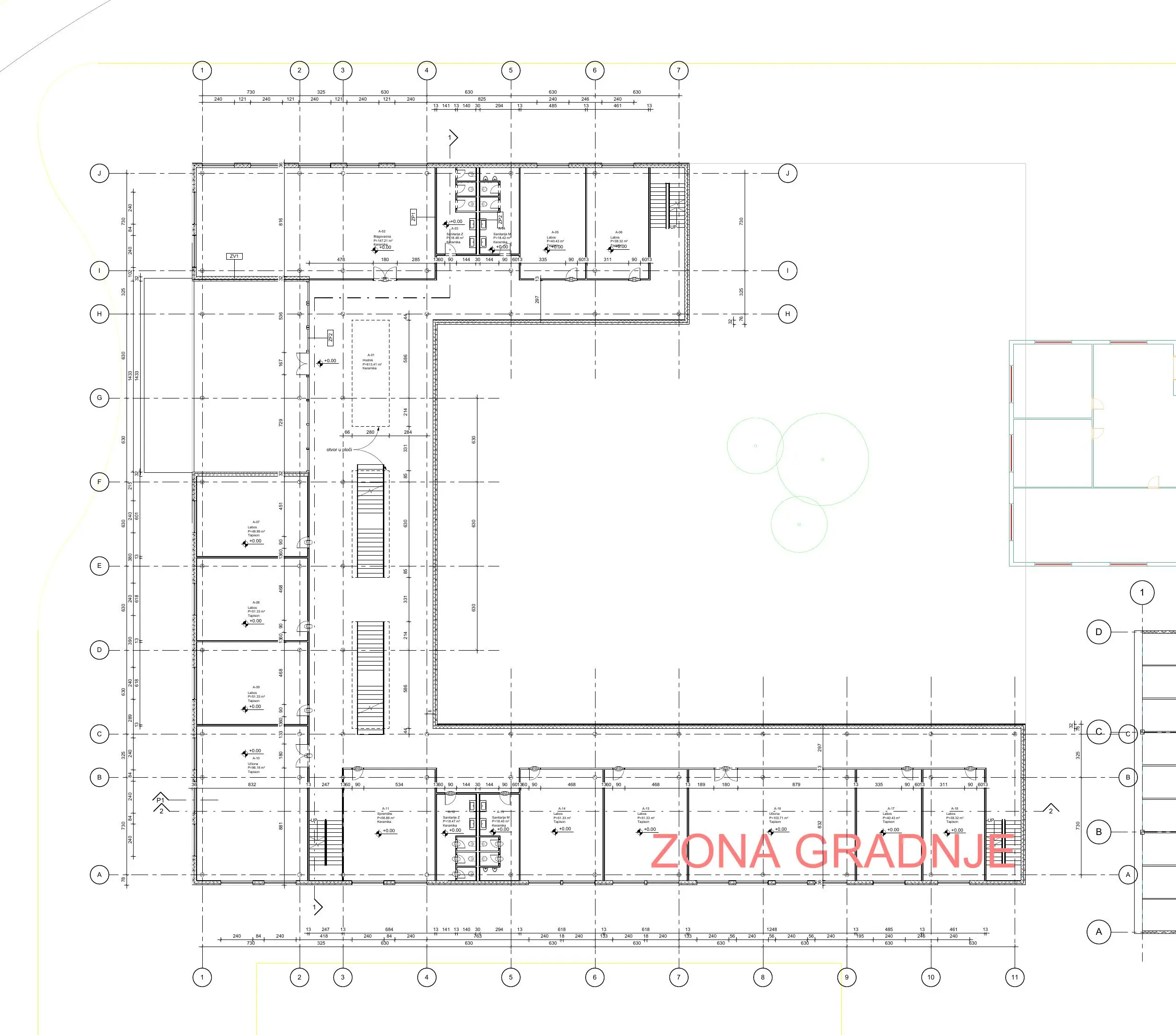

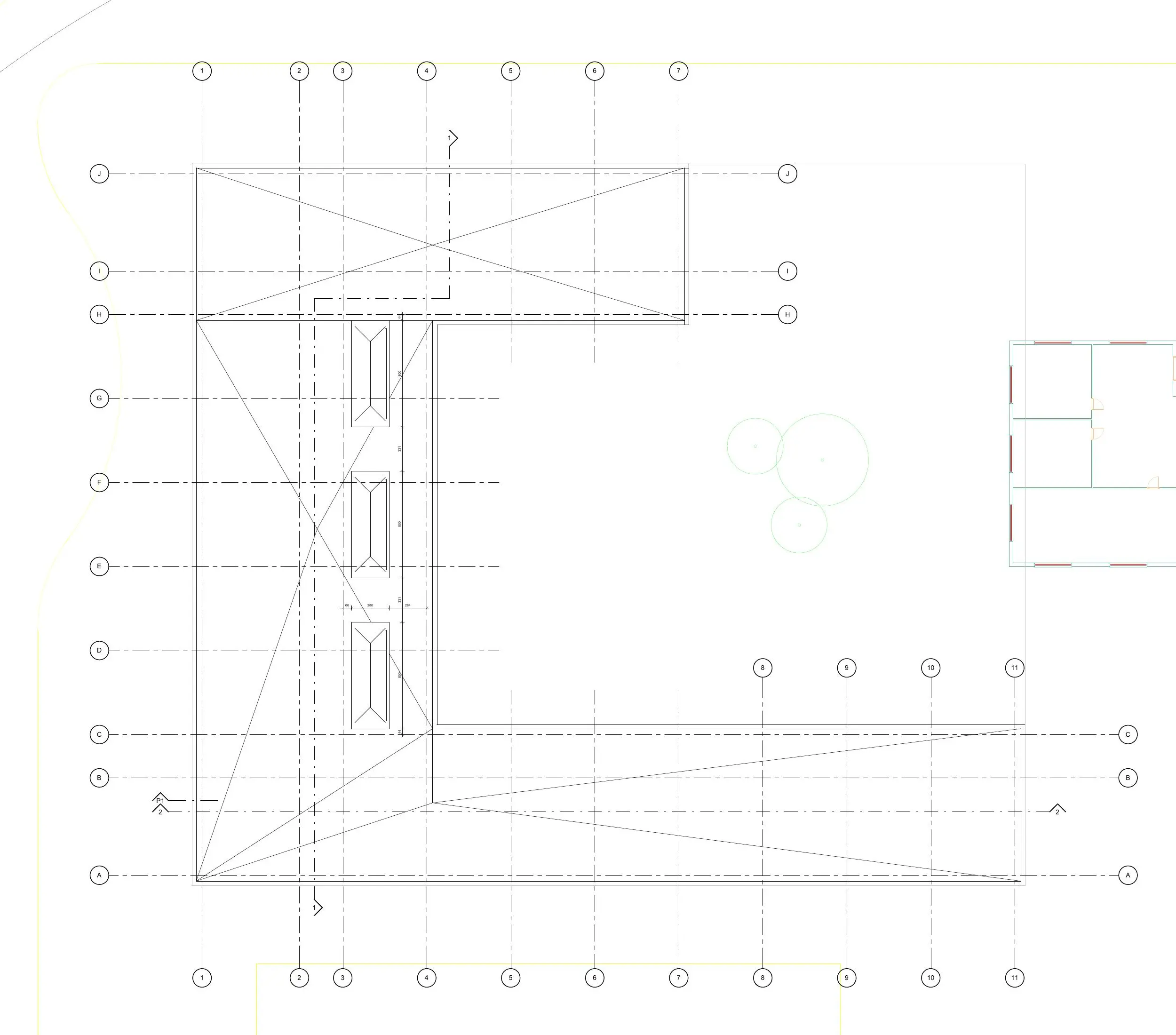

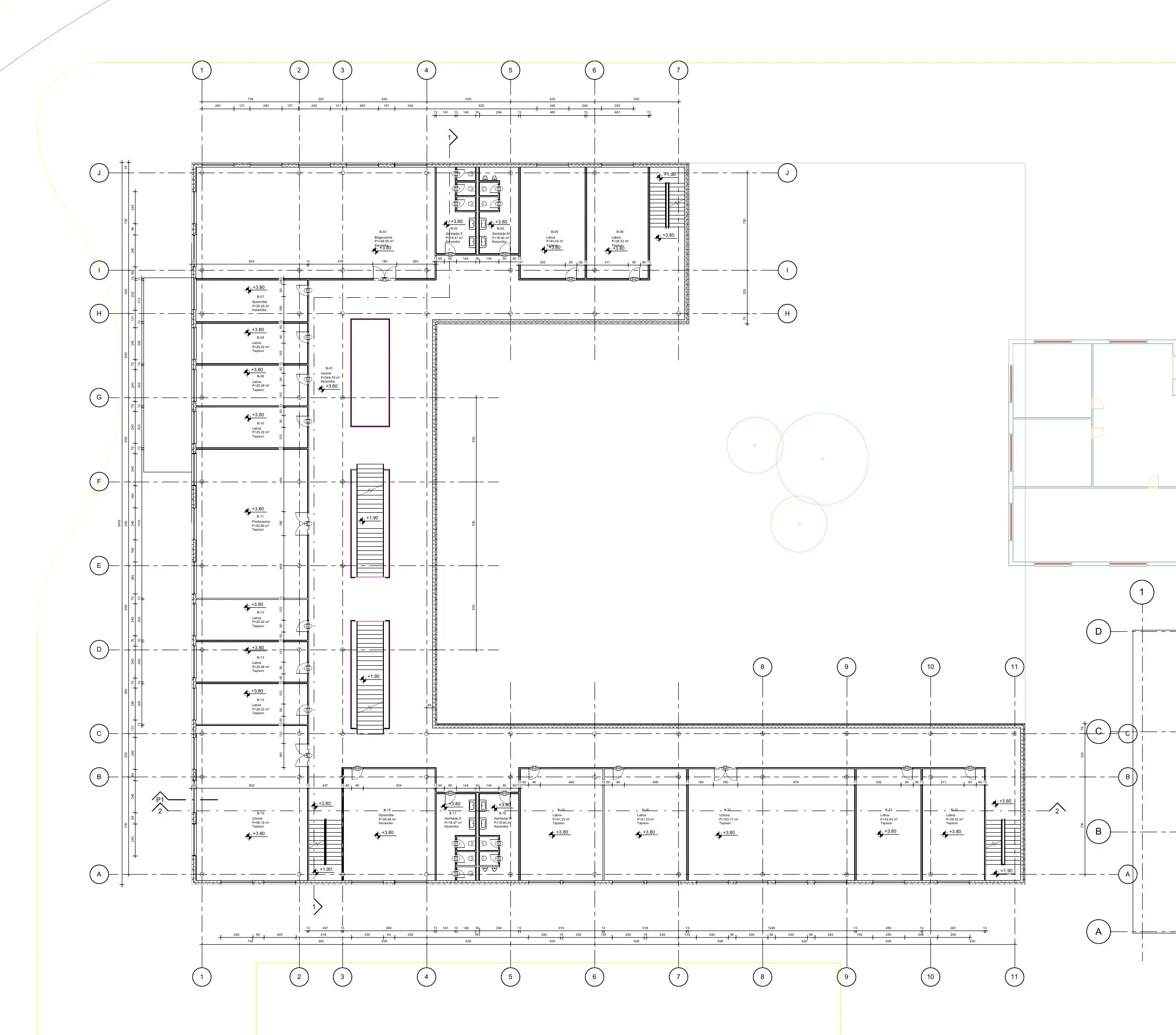

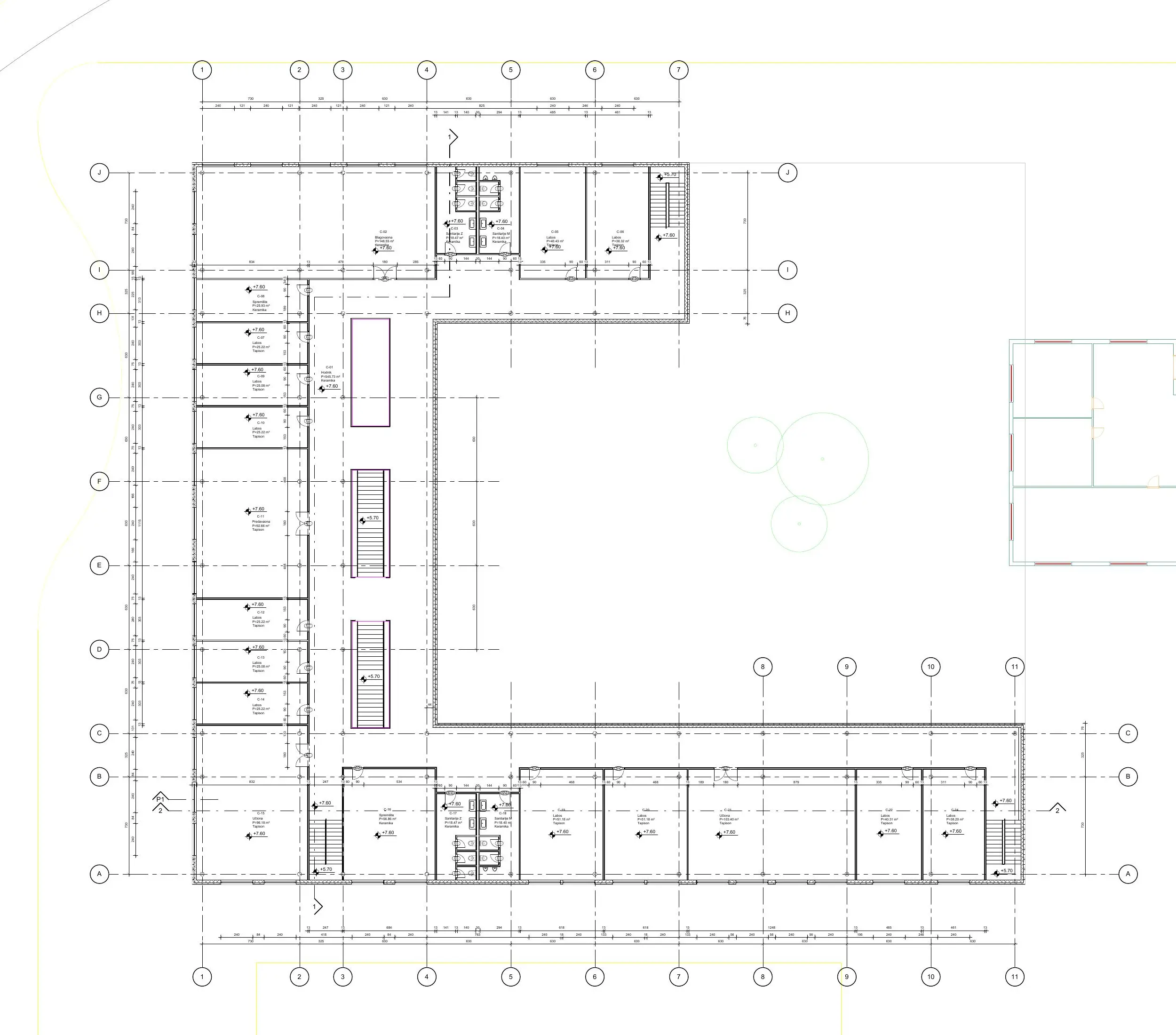

Istraži organizaciju po etažama
Odaberi prikaz, povećaj ga kontrolama ili kotačićem miša i povuci za pregled detalja.
Model razvijen do razine tehničkog nacrta
Presjeci provjeravaju vertikalne odnose, pročelja ritam otvora, a detalj razradu funkcionalne cjeline.

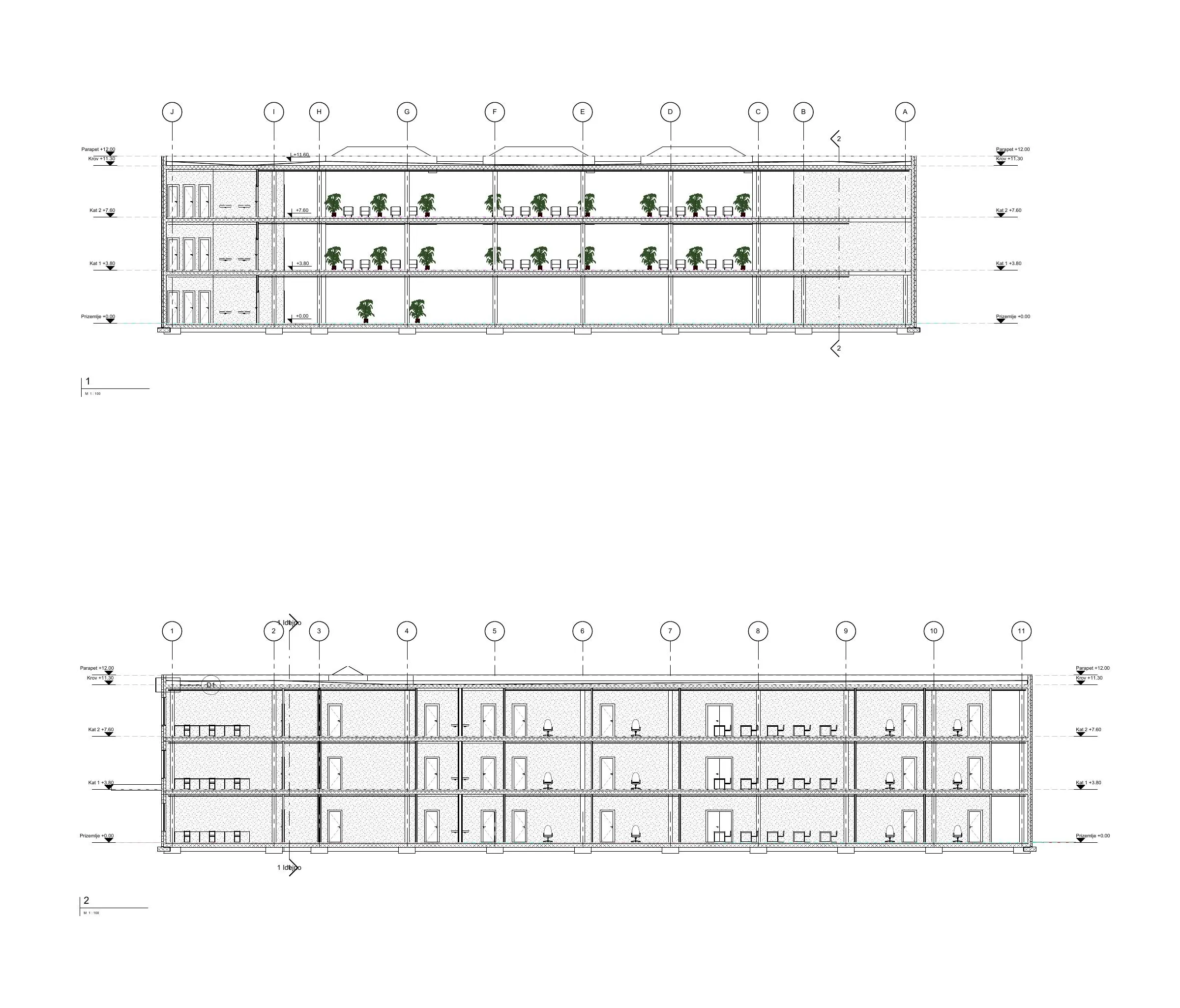

Kontrola etažnih visina, konstrukcije i komunikacija.

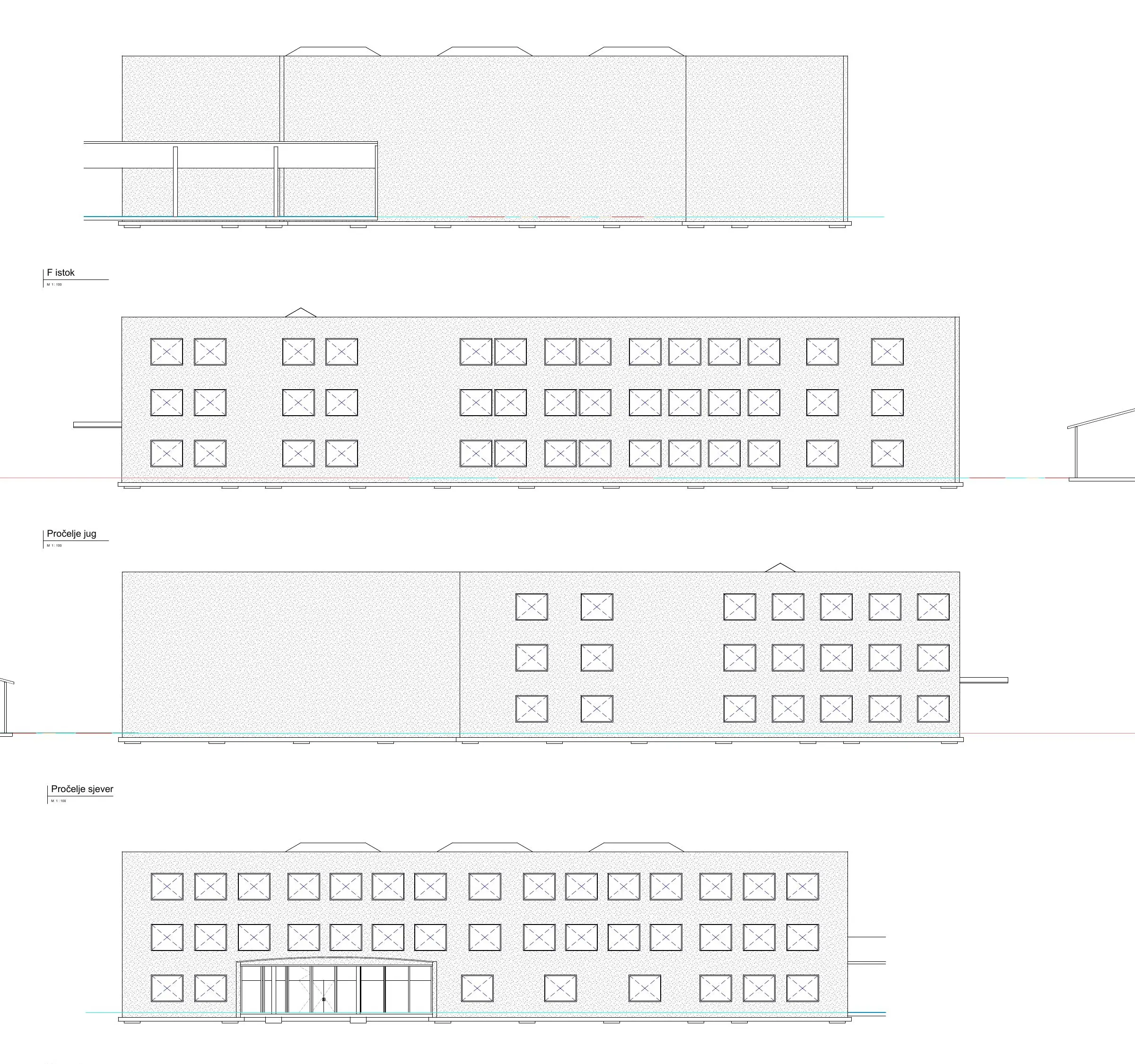

Ritam otvora, volumeni, ulazi i odnos prema terenu.

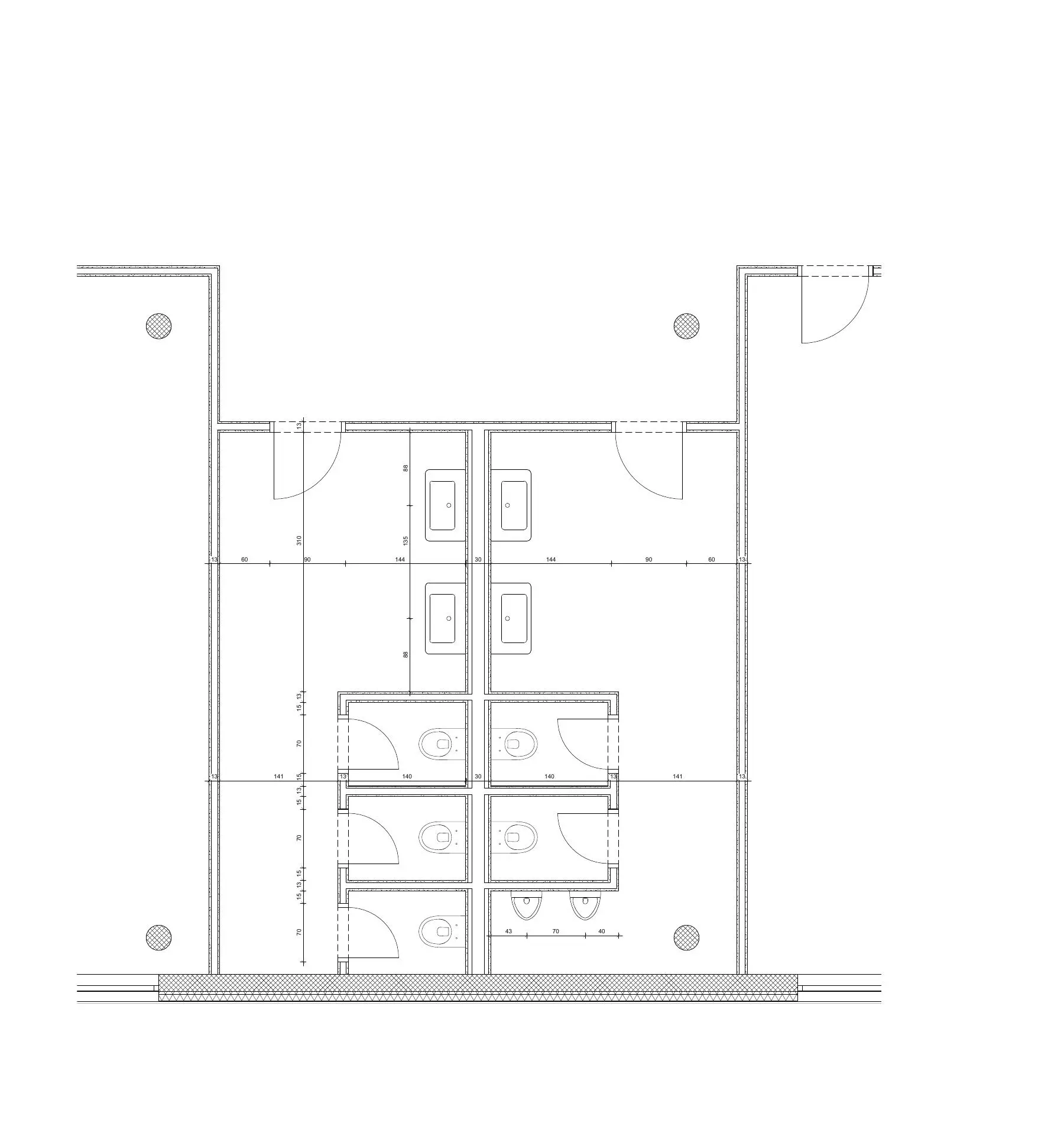

Funkcionalna organizacija, pregrade, oprema i dimenzije.
Tijek rada
Revit → Documentation → Twinmotion
- 01Koncepcija i organizacija modela
- 02BIM modeliranje u Revitu
- 032D tehnička dokumentacija
- 04Dorade i Twinmotion vizualizacija
